雷達測量

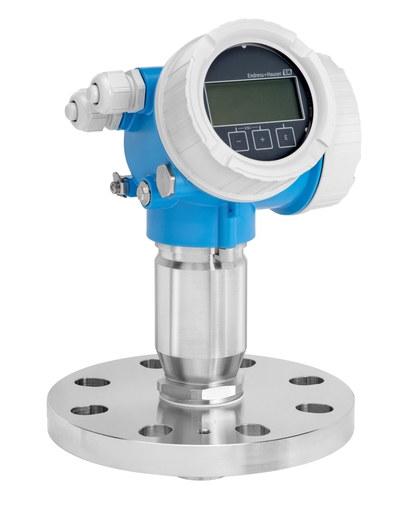

Micropilot FMR60

標準傳感器采用80 GHz技術，滿足液位測量的最高要求

Micropilot FMR60是首臺設計符合IEC 61508國際功能安全標準的80 GHz雷達。非接觸式雷達采用水滴式天線、改進型算法和小波束角，具有最高可靠性?？梢赃M(jìn)行液體、漿料和污泥的非接觸式連續液位測量。測量結果不受介質變化、溫度波動、氣相層或蒸汽的影響。此外，它還配備了Heartbeat Technology (心跳技術)智能傳感器功能。

產品規格參數

測量精度

+/- 1 mm (0.04 in)

過程溫度

-40…+130 °C

(-40…+266 °F)

過程壓力（絕壓）/最大過壓限定值

真空...16 bar

(真空...232 psi)

最大測量距離

50 m (164 ft)

主要接液部件

PTFE天線

PP或316L材質的過程連接

優勢

硬件和軟件設計符合IEC 61508標準，在冗余結構系統中可以實現最高安全性SIL3

Heartbeat Technology (心跳技術)確保設備在其整個生命周期內經濟、安全運行

HistoROM數據管理理念實現快速簡便的調試、維護和診斷

小波束角和多路回波跟蹤算法確保在內部安裝有障礙物的容器中的測量具有最高可靠性

80 GHz雷達能夠更加便捷地集成至過程中，降低了設計工作量

創新的水滴式天線采用PTFE材質，具有最高系統適用性

世界上最簡單針對SIL的proof test理念以及WHG，節省了時間和成本

應用領域

80 GHz水滴式天線可以在自由空間中測量，最大量程為50 m，具有高度集中的波束角，適用于在容器內有多個干擾物的應用。

過程連接：螺紋或法蘭

溫度：-40...+130°C (-40...+266°F)

壓力：–1...+16 bar (–14.5...+232 psi)

測量范圍：Max. 50 m (164 ft)

測量精度：±1 mm (0.04 in)

W波段：80GHz

提供國際防爆證書、溢出保護認證WHG、SIL、船級認證、5點線性協議

特征和規格

連續液位測量

測量原理

雷達物位儀

特點/應用

適用液體、漿料和污泥的基本物位測量；

不受介質變化、溫度波動、氣穴或蒸汽的影響；

適用障礙物較多的應用場合。

特點

Heartbeat Technology（心跳技術）

SIL 2/3，符合IEC 61508標準

多路回波技術確保安全性和可靠性

HistoROM

RFID TAG位號簡單識別儀表

小波束角

電源/通信

兩線制（HART）

頻率

W波段（約80GHz）
